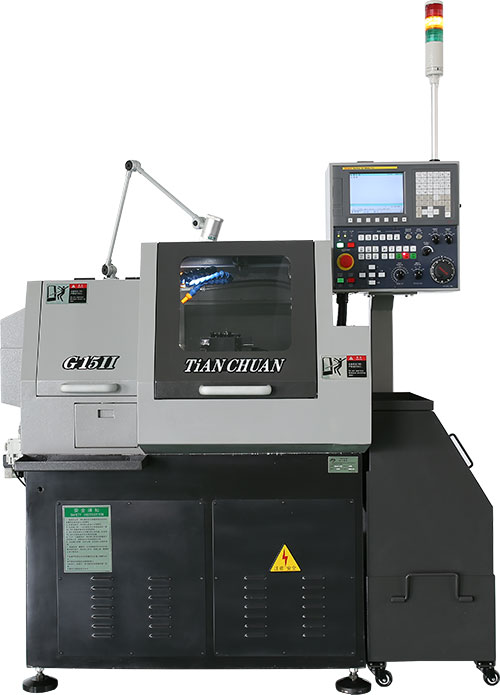

小型超精密CNC车床 G15II/G20II

　　本公司经30年来的发展与创新，现研发出新一代排刀式CNC车床系列，这是一款为满足小直径零件的精密加工研发设计的车床。全部采用FANUC免维护伺服电机，具有体积小、行程大、主轴转速高、高精度进给、易操作、易维护、排屑顺畅等优点。机床标准配置主轴CS轮廓监控功能，搭配不同的铣削动力头，可实现高精度主轴定位、端面侧面铣削钻孔、异型部件等精密加工。欢迎广大客户、同行洽谈、订购。



产品优势：
　　•******化满足金属零部件的精密车、铣加工高效率、低成本
　　•全面采用FANUC免维护伺服电机具有主轴转速高、高精度进给、行程大、体积小、排屑顺畅、易操作、易维护
　　•加装主轴CS轮廓监控，搭配不同的铣削动力刀具（可安装3支动力刀具）具有高精度定位，端面、侧面铣削钻孔、异型零件的精密加工
　　•采用FANUC高性能内装主轴电机实现低噪音、低振动状态下、高速、高精度主轴控制
　　•加装走芯转换装置可实现走芯机加工功能
　　•创新式操作面板简洁、清晰的操作面板、让操作和编程更直观、更方便、更有效


外形尺寸：

机床标准规格



项目 单位 G15 G20 G20（内装主轴） 　 主要标准附属装置
加工能力 　 　 　 　 　 三色信号灯
床身回转直径 mm Φ240 Φ240 Φ240 　 材欠功能
******加工直径 mm Φ100 Φ100 Φ100 　 刀具破损检测功能接口
******棒料加工直径 mm Φ15 Φ20 Φ20 　 刀座
******加工长度 mm 100 100 100 　 自动上料机标准接口
弹簧夹头柄径 mm Φ19 Φ28 Φ28 　 数字气体压力检测装置
主轴 　 　 　 　 　 机床地脚盘
主轴最高转速 rpm 6000 6000 8000 　 工具和工具箱
主轴变速 rpm 0-6000 0-6000 0-8000 　 漏电保护装置
主轴******通孔直径 mm Φ17 Φ20 Φ39 　 切削油装置
快速移动 　 　 　 　 　 照明装置
X轴 m/min 15 15 15 　 集中润滑油装置
Z轴 m/min 15 15 15 　 过滤减压阀
行程 　 　 　 　 　 气动夹具开闭装置
X轴行程 mm 310 310 310 　 全封闭机床外罩
Z轴行程 mm 210 210 210 　 自定义M代码功能
刀具 　 　 　 　 　 弹性夹头15型/20型
刀具装夹数量 ea 10 10 10 　 　
外径刀杆高度 mm □12×12 □12×12 □12×12 　 　
内径刀杆直径 mm Φ25 Φ25 Φ25 　 特别附属装置
刀具座中心高 mm 49 49 49 　 主轴寸动吹气功能
电机 　 　 　 　 　 接料装置
X轴伺服电机功率 KW 0.75 0.75 0.75 　 自动送料机装置
Z轴伺服电机功率 KW 0.75 0.75 0.75 　 主轴定位装置（气动）
主轴电机功率 KW 2.2/3.7 2.2/3.7 2.2/3.7 　 Cs轴轮廓控制
润滑油电机 W 35 35 35 　 材料送出长度检测装置
冷却泵电机 KW 0.18 0.18 0.18 　 走心转换装置
冷却箱 　 　 　 　 　 动力刀具装置
冷却容量 L 60 60 60 　 动力刀座
冷却油泵功率 KW 0.18 0.18 0.18 　 切削液流量检测
润滑装置 　 　 　 　 　 主轴刚性攻丝功能
润滑装置容量 L 2 2 2 　 拔料器
润滑泵功率 W 35 35 35 　 气动动力刀具装置
其它 　 　 　 　 　 动力刀具刚性攻丝功能
电气总容量 KVA 6KVA 6KVA 6KVA 　 　
机床重量 Kg 1250 1350 1350 　 　
机床外形
（长×宽×高）		 mm 1450×1070
×1640		 1450×1070
×1640		 1450×1070
×1640		 　 　
精度 　 　 　 　 　 　
定位精度 mm 0.002 0.002 0.002 　 　
重复定位精度 mm ±0.001 ±0.001 ±0.001 　 　
主轴端跳 mm 0.001 0.001 0.001 　 　
主轴径跳 mm 0.001 0.001 0.001 　 　
